目前采用高溫熔融噴吹和甩絲法的纖維均屬玻璃態(tài)纖維。玻璃是過冷的熔融體。高溫液體幾秒內驟冷，使物體內原子不能按其規(guī)則排列而偏離平衡狀態(tài)，因此具有較高的內能。在熱力學上，玻璃是不穩(wěn)定態(tài)的，原子能自動重新排列，即析晶，向晶體結構轉化。

玻璃態(tài)物質在常溫下粘度大，內部原子的擴散和重新排列速度慢，擴散的行程短。因此說，玻璃態(tài)纖維在常溫下有很大的相對穩(wěn)定性。隨著溫度的升高，纖維的粘度降低，原子擴散速度增大。玻璃態(tài)物質存在著原子“近程有序”和“遠程有序”的排列，近程有序中的原子分布接近于晶格排列形狀，遠程有序不接近于晶格的排列形狀。所以，在一定溫度下(980℃以上)，玻璃態(tài)物質析晶首先從近程有序的質點群開始。

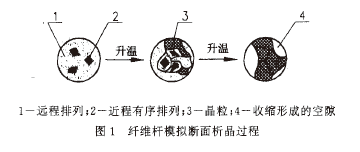

無序排列向有序排列的過渡，有序排列形成晶體的過程，都是一個能量釋放的過程，從差熱分析測定結果可以看出這一點。幾種玻璃態(tài)纖維在被加熱到980 oC左右，都有較強的放熱峰出現(xiàn)。圖1顯示了纖維桿斷面在加熱過程中析晶、晶粒長大、出現(xiàn)縮頸和收縮變形過程。

鳳谷工業(yè)爐集設計研發(fā),生產(chǎn)銷售,培訓指導,售后服務一體化,專利節(jié)能技術應用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
