從爐子的結構看，步進式加熱爐分為有上加熱步進式爐、上下加熱步進式爐、雙步進梁步進式爐等。

上加熱步進式爐顧名思義只有上部有加熱裝置，固定梁和移動梁是耐熱金屬制作的，固定爐底是耐火材料砌筑的。這種爐子基本上是沒有水冷構件的，所以熱耗較低。這種爐子只能單面加熱，一般用于比較薄的鋼坯的加熱。

與一般推鋼式加熱爐一樣，為了滿足加熱大型鋼坯的需要，步進式爐也逐步發展了下加熱的方式，出現了上下加熱的步進式加熱爐。這種爐子相當于把推鋼式爐的爐底水管改成了固定梁和移動梁。結構如圖2-10所示，固定梁和移動梁都是用水冷立管支承的。梁也由水冷管構成，外面用耐火可塑性包扎，上面有耐熱合金的鞍座式滑軌，類似推鋼式加熱爐的爐底縱水管。爐底是架空的，可以實現雙面加熱（步進式爐鋼坯與鋼坯不是緊靠在一起，中間有空隙，可認為是四面受熱）。下加熱一般只能用側燒嘴，因為立柱擋住了端燒嘴火焰的方向，如果要采用端燒嘴，需要改變立柱的結構型式。上加熱可以用軸向端燒嘴，也可以用側燒嘴或爐頂燒嘴供熱?？紤]到軸向燒嘴火焰沿長度方向的溫度分布和各段溫度的控制，某些大型步進式爐在上加熱各段之間的邊界上有明顯的爐頂壓下，而下加熱各段間設有段墻，以免各段之間溫度的干擾；因此這樣的步進式爐沿爐子長度溫度調節有更大的靈活性，如果爐子寬度較大，火焰長度又較短時，可以在爐頂上安裝平焰燒嘴。

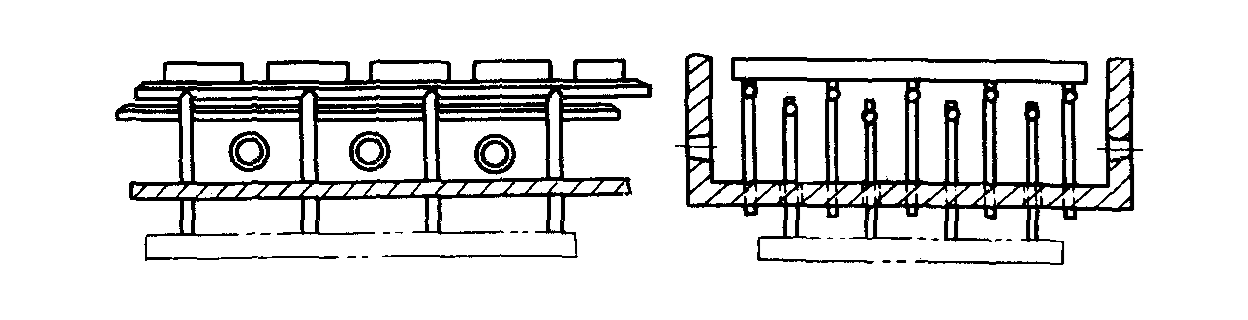

圖2-10 步進式爐底結構

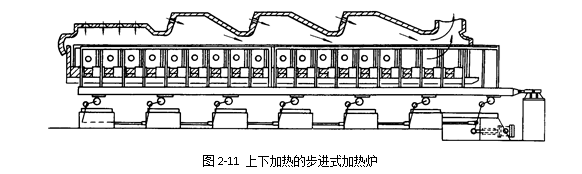

圖2-11是上下加熱用于鋼坯加熱的步進爐。這種爐型主要用于大型熱連軋機鋼坯的加熱。
